パラメータの読み間違い一つで、数週間もの時間を無駄にしてしまう。サンプルを注文し、配線しても、パネルは点灯しない。その後、メールが届き、2回目のサンプルが送られてきて、基板の再設計が必要になる。1時間ごとに、見落としていた一行に原因が見つかるのだ。

TFT液晶モジュールのデータシートは30～50ページにも及ぶが、ハードウェアが正しく点灯するかどうかは、ほんの数ページしか考慮されていない。Shengfeng社はこのようなケースをよく目にするが、解決策は簡単だ。決まった順序でデータシートを読み込めば良いのだ。

まず、文書の識別情報、次に機械的な適合性、次に電気的インターフェース、次にタイミングと初期化、そして信頼性の順に確認します。この順序に従えば、指定したTFT液晶ディスプレイが実際に届く部品と一致します。

主なポイント

• 先に進む前に、データシートがご使用の部品番号と改訂版に完全に一致していることを確認してください。

• ディスプレイが適合し、正常に動作することを確認するために、機械的な寸法と最小輝度値をチェックしてください。

• 確認する インターフェースタイプ、ピン配置また、接続の問題を避けるためには電力供給も必要です。

• 画面が真っ暗になるのを防ぐため、タイミング図と初期化コマンドを正確に実行してください。

• 製品の環境に合わせて、温度範囲と信頼性試験を確認してください。

TFT LCDモジュールのデータシートの識別情報を確認してください。

アイデンティティから始めるのは、後のすべてのチェックがそれに依存するからです。間違った改訂、間違ったバリアント、または間違ったサンプルは、レビュー全体を台無しにします。40ページにわたる TFT LCDモジュールのデータシート 細心の注意を払っても、間違ったパネルを注文してしまうことがある。内容が重要になる前に、文書自体が正確でなければならない。

一般的なTFT液晶のデータシートは30～50ページにも及びます。そのため、検索結果からファイルをダウンロードして、見積もりと一致すると誤解してしまう可能性があります。まずは正しいドキュメントを入手していることを確認してください。そうすれば、安心して読み進めることができます。

部品番号を完全に一致させる

部品番号には、インターフェースの種類、輝度レベル、タッチオプション、温度グレードなど、実際の差異を示す接尾辞が付いています。データシートの表紙に記載されている文字列全体を、サプライヤーの見積書や製品ページの内容と比較してください。接尾辞が1つ欠けているだけで、FPCの種類、バックライトの種類、あるいはタッチコントローラーが搭載されていないなど、様々な違いが生じる可能性があります。

書類に記載されている部品番号が、提示されたモジュールと完全に一致していることを確認してください。見積書自体に一致していることを確認するようサプライヤーに依頼してください。この手順を踏むだけで、ほとんどのサンプル不一致を防ぐことができます。

改訂履歴を確認する

改訂版を示す文字と日付コードは、ファイルの最新性を示します。改訂版の変更により、ピン割り当て、タイミング、または初期化コマンドが変更される場合があります。古いバージョンのファイルは、既に出荷されていないモジュールについて記述している可能性があります。

改訂版の文字と日付コードを、サプライヤーの最新リリースと照合してください。評価予定のすべてのバリエーションについて、関連するデータシートを請求してください。確認済みの改訂版は保管しておいてください。設計が量産段階に進む際、その記録が受入検査の参照資料となります。

コネクタが一致していても、ピン配置が一致するとは限りません。2つのモジュールが同じピッチとピン数を共有していても、電源、グランド、データ、リセット、バックライトの機能の割り当てが異なる場合があります。データシートを確認せずに接続すると、動作不良を起こしたり、LCDやホスト電子機器が損傷したりする可能性があります。

LCDモジュールのデータシートで機械的および光学的仕様を確認してください。

パネルが筐体に収まるかどうかは、機械的な適合性によって決まります。まずは外形図から始めましょう。組み立て後の外形寸法（長さ、幅、奥行き）を確認し、次に表示領域と取り付け穴のパターンを確認します。コネクタの配置とFPCの出口方向は、穴の間隔と同様に重要です。

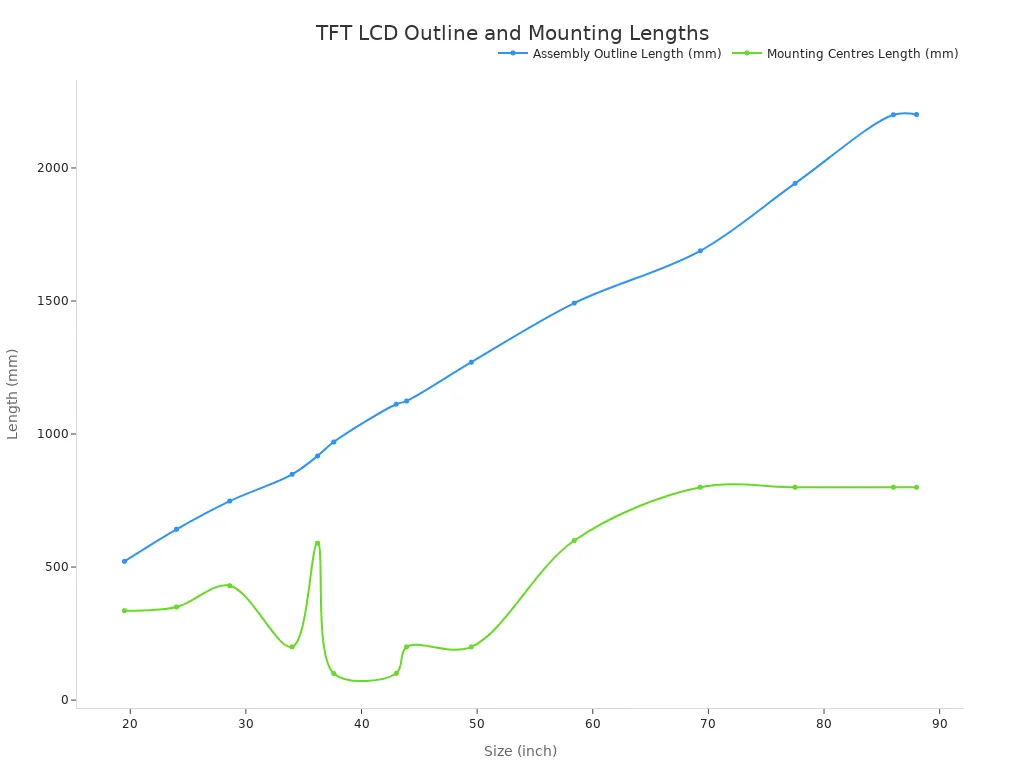

下の表は、一般的なTFT液晶ディスプレイシリーズにおいて、外形寸法と取り付け中心がパネルサイズに応じてどのように変化するかを示しています。

外形寸法と取り付け方法

図面だけでなく、実際の構造を確認してください。FPCの長さと出口方向、コネクタの位置、ケーブルの曲げスペース、カバーガラスの開口部など、すべてが統合に影響します。パネルは電気的検査にすべて合格しても、組み立てに失敗する可能性があります。

ディスプレイは電気的な要件を満たしていても、機械的な問題を引き起こす可能性があります。例えば、FPCが間違った方向に引き出されていたり、コネクタが筐体と干渉したり、カバーガラスがフロントパネルの開口部に合わなかったりする場合があります。

明るさ、コントラスト、視野角

輝度は、標準値と最小値の両方で読み、標準値のみで読み取らないでください。コントラスト比、視野角方向（上、下、左、右）、色域も同様です。1024×600 IPS TFT LCDの場合、IPSフルビューはU85/D85/R85/L85、NTSC 70%の色域、sRGB相当約98%、ノーマルブラックモードと記載されていることがよくあります。デザインは最小限に抑え、見出しは無視してください。

LVDS代替品については、サンプルを注文する前に、インターフェースの互換性に加えて、機械的およびバックライトの互換性を確認してください。以下を確認してください。 7インチ 1024×600 IPS TFT液晶構成 筐体との比較を早めに行ってください。7インチTFT液晶と1024×600解像度のモジュールはフットプリントクラスは同じですが、取り付け中心とコネクタの配線は異なります。液晶モジュールのデータシートで各値を確認し、7インチTFT液晶の図面を組立契約書として扱ってください。

TFT LCDインターフェースと電源をデコード

インターフェースとピン配置のセクションは、ハードウェアが点灯するかどうかを決定します。電気に関する章では、まずこのセクションをお読みください。ディスプレイが筐体と完全に一致していても、レーン、レール、または極性のいずれかのビットがホストと一致しない場合、何も表示されないことがあります。

インターフェースの種類とピン配置

TFT LCDモジュールには主に3つのインターフェースファミリーがあり、それぞれ異なる設計に適しています。RGBパラレルは24～40ピンと多くのピン数を持ち、4～12インチの産業用HMIクラスのシンプルな組み込みモジュールに適しています。LVDSは10～30ピンと中程度のピン数で、長距離でも信号の完全性を維持し、5～21インチの産業用パネルに適しています。MIPI DSIはわずか4～10ピンで済み、低EMIで高速動作し、組み込み機器や携帯機器に適しています。

ラベルが一致しているだけでは何も証明されません。ホストパッケージが必要なピンを実際に露出していることを確認し、I/Oレベル、レーン数、電源ドメインを検証してください。ピクセルクロック、ポーチ、同期極性をデータシートの制限値と比較して確認してください。コネクタの部品番号、ピン1のマーキング、FPCの接点方向をたどってください。FPCが逆接続されていたり、ペアが交差していたり​​すると、すべての電圧が正しくても画像が映らなくなります。

データバスの幅も重要です。DB0～DB17、DB0～DB23、およびD0～D7の割り当てはインターフェースの幅によって異なるため、ホストはバスの幅に正確に合わせる必要があります。CS、DC、WR、RD、RST、TE、およびBL_ENなどの制御線は、コマンドおよびリセットの動作を定義します。サンプルを承認する前に、回路図と照らし合わせてインターフェース全体とピン配置を確認してください。

モジュールにタッチ機能が含まれている場合、データシートにはタッチデータがUSB経由かIIC経由かを明記する必要があります。タッチコントローラのアドレス、プルアップ方式、ポーリング間隔を確認してください。タッチスタックがフロントアセンブリと機械的および電気的に互換性があることを確認してください。

供給電圧とバックライト電力

電源要件はバスと同様に厳密に検討する必要があります。モジュールが必要とするすべての電源レール（ロジック電源、アナログ電源、パネル駆動電圧）をリストアップしてください。標準負荷時と最大負荷時の消費電流を記録してください。バックライトドライバがモジュール上または基板上に搭載されているかを確認し、LEDストリングの構成と順方向電圧を確認してください。

突入電流の挙動は、多くの初期プロトタイプで問題となります。バックライトドライバや昇圧コンバータは、電源投入時にサージ電流を発生させます。レギュレータとバルクコンデンサのサイズは、定常状態の値だけでなく、このサージ電流にも対応できるように設計する必要があります。起動時に電圧が低下すると、ディスプレイが予期しない状態に陥る可能性があります。

のために 7インチTFT液晶交換部品インターフェースの互換性、機械的な適合性、バックライトの互換性をまとめて確認してください。Shengfengはこれらの値を各モジュールのデータシートに記載しているので、注文前にすべてのレールとピンを相互チェックできます。7インチTFT液晶の図面と電力テーブルを1つの契約として扱い、ホスト設計と照らし合わせて両方を確認してください。

タイミング図と初期化シーケンスを読んでください

タイミング図と初期化シーケンスは、ディスプレイが正しく点灯するかどうかを決定するデータシートの重要なセクション群に属します。これらは併せてお読みください。ホスト側でセットアップ時間を忘れたり、必要な初期化手順をスキップしたりすると、ピン配置が正しくても点灯しない場合があります。

ACタイミングパラメータ

まず、選択したバスのタイミング図から始めます。クロック周波数、セットアップ時間とホールド時間、フレームレートの制限値を取り出します。それぞれの値を、一般的な数値ではなく、ホストプロセッサの公表されている制限値と比較してください。

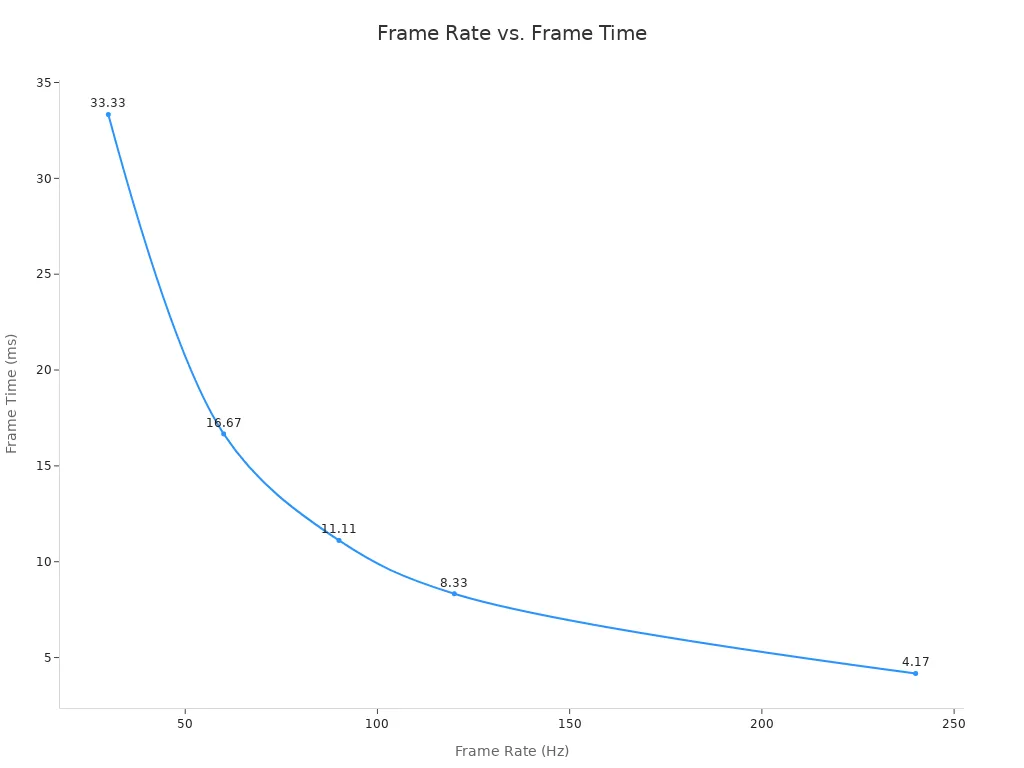

フレームレートは基準値となる。60Hzのパネルは16.67msごとに画面を更新するが、30Hzでは静止画表示と省電力のためにフレームレートが33.33msに引き伸ばされる。120Hzなどの高レートでは、フレームレートが8.33msに短縮され、高速な動きに対応できる。

ピクセルクロックpclkは、1フレームあたりの総ピクセル数とフレームレートの積から求められます。7.0インチ、1024×600ピクセルのパネルを60Hzで動作させるには、1056×623＝657,888ピクセルが必要となるため、クロック周波数は約40MHzになります。ホストデバイスがこのレートを余裕をもって生成できることを確認してください。候補となるモジュールを比較する際は、このTFT LCDタイミング図と初期化シーケンスガイドに従ってください。

マージンチェックは一定の順序で行われます。まず、生データレートを計算します。ホストコントローラのリファレンスマニュアルまたは検証済みのドライバ例に記載されているマージン計算方法を適用します。文書化されたトランスポート要件に合わせて調整します。結果をホストとパネルの両方の制限と比較します。レーン数、ピクセルクロック、ピクセルフォーマットがすべてサポートされていることを確認します。

すべてのホストとパネルの組み合わせに当てはまる単一のオーバーヘッド率は存在しません。プラットフォームが公開しているマージンは、プラットフォーム固有の目安として扱い、普遍的なルールとして捉えないでください。

電源投入および初期化コマンド

電源投入シーケンスは、電源レールの順序と遅延時間を定義します。データシートに記載されている順序を厳守してください。ロジック電源、パネル電圧、バックライトイネーブルの順です。順序を誤ると、パネルが未定義の状態にラッチする可能性があります。

次に初期化シーケンスが続きます。ほとんどのコントローラでは、最初のフレームの前に、リセットタイミング、スリープアウト、ディスプレイ構成レジスタ、ガンマ設定などの固定コマンドリストが必要です。独自の初期化フローを作成するのではなく、ベンダーの初期化フローをコピーしてください。初期化フローが不完全な場合、画像が空白または乱れます。

初期化フローをテーブルとしてドライバに記述してください。各コマンドをタイミング図と照らし合わせて検証してください。特にリセットパルス幅と最初のコマンドの前の遅延時間を確認してください。サンプルを承認する前に、初期化シーケンス全体をベンチテストで実行してください。

サンプル承認前に、ソースフォーマット、フレームタイミング、および必要なHDコンテンツを指定してください。リクエストには、解像度、リフレッシュレート、およびビデオソースを明記してください。これらの情報がない7インチTFT液晶の評価では、ほとんど意味がありません。初期化シーケンスとタイミング図を実際のソースと照合し、承認してください。

環境データおよび信頼性データのレビュー

温度と湿度の範囲

環境制限によって、製品の出荷先が決まります。動作温度と保管温度は、それぞれ別の数値として読み取ってください。前者は、モジュールが電源オンになり、正しい画像を表示する温度範囲を示します。後者は、輸送中および待機状態の保管時のみを対象としています。パネルは極端に低い温度での保管には耐えられるかもしれませんが、同じ温度で電源を入れると起動しない場合があります。

一般的な産業用広温度範囲モジュールは、約-20℃～+70℃で動作します。要求の厳しい構成では、-30℃～+70℃、-30℃～+80℃、または-30℃～+85℃まで対応可能です。実際の使用状況に合わせて動作範囲を確認し、LCDモジュールのデータシートで確認してください。湿度定格も同様です。結露しない範囲と記載されている試験時間を確認してください。

信頼性テストとサンプルチェックリスト

信頼性データは、パネルが実際にどれだけの負荷に耐えたかを示すものであり、どれだけの負荷に耐えられる可能性があるかを示すものではありません。熱サイクル、落下、振動、ESDの結果を確認し、試験条件をよく読んでください。軽度の振動試験に合格したとしても、車載ユニットの性能についてはほとんど何も分かりません。結果を検証できるように、力、治具、および合否判定基準を仕様書に明記してください。

サプライヤーに連絡する前に、サンプル作成前のチェックリストを作成してください。コネクタ、取り付け穴、FPC出口方向、交換部品の入手可能性などを網羅してください。デバイスの種類、使用環境、開発段階を追加してください。サイズ、解像度、インターフェース、ホストプロセッサ、輝度目標、タッチ要件を明記してください。不明な値はサプライヤーの推奨を待つものとし、満たすべき制約条件を明記してください。筐体図面とホストインターフェースに関する注記を、改訂識別子とともに添付してください。

効果的な評価は、単なるサンプル要求ではなく、アプリケーションのコンテキストから始まります。すべての要求にそのコンテキストを含め、表示オプションの選択は推測ではなく、文書化された決定事項として扱いましょう。初期化の詳細とプロジェクト要件を、受け取ったサンプルと照らし合わせて検証してください。仕様書1枚だけに頼るよりも、ベンチテストを実施する方がはるかに効果的です。

構造化されたレビュー（識別、機械的および光学的適合性、インターフェースと電力、タイミングと初期化、信頼性）を行うことで、サンプル依頼は単なる賭けではなく、検証済みの決定へと変わります。すべての依頼に、明確なアプリケーションの説明と記入済みのチェックリストを添付してください。各データシートの値を、届いたサンプルと照合して、実機で確認してください。

「なぜ承認の25～35％は、複数回のフォローアップや度重なる確認作業を必要とするのか？」

この図は、文脈の欠落がどれだけ頻繁に確認作業の時間を浪費するかを示しています。Shengfengは、出荷前に各リクエストをモジュールのドキュメントと照らし合わせて確認します。

設計が量産段階に進むにつれて、改訂履歴を記録しておきましょう。改訂履歴が記録されていれば、入荷検査が確実に行われ、後続のすべての製造品が承認済みの部品と一致していることを確認できます。

よくある質問

TFT液晶ディスプレイのデータシートは、実際に何ページ読む必要があるのでしょうか？

すべてのページを読む必要はありません。一般的なモジュール文書は30～50ページですが、決定事項は「識別情報」「機械的および光学的仕様」「インターフェースと電力」「タイミングと初期化」「信頼性」の5つのセクションに集約されています。これらのセクションを注意深く読み、残りの部分は参考資料としてざっと目を通す程度にしてください。

サプライヤーから新しいファイルが送られてきた場合、最初に確認すべきことは何ですか？

部品番号と改訂文字から始めてください。見積書と製品ページの両方と照らし合わせてください。接尾辞が欠落していたり​​、改訂版が古い場合は、FPC、バックライト、またはタッチオプションが異なる可能性があります。仕様書を読む前に、ドキュメントが提示されたモジュールと一致していることを確認してください。

標準的な輝度値に合わせてデザインできますか？

いいえ。標準値は代表的なユニットの性能を示すものであり、保証された最低値ではありません。設計は、最低輝度、規定のコントラスト比、視野角の制限値に基づいて行われます。筐体、カバーガラス、動作温度によって、実際の性能値はさらに低下します。

サンプル依頼には何を含めるべきでしょうか？

デバイスの種類、使用環境、開発段階をお知らせください。サイズ、解像度、インターフェース、ホストプロセッサ、輝度目標、タッチ操作に関する要件も併せてお知らせください。筐体図面とホストインターフェースに関する注記（改訂識別子付き）を添付してください。Shengfengは各リクエストをモジュールのドキュメントと照合し、状況を把握することでほとんどの確認作業を省略します。

データシートとサンプル、どちらを信頼すべきでしょうか？

どちらか一方だけを鵜呑みにしてはいけません。契約書は契約内容を規定するものであり、サンプルは製造の証拠となるものです。入荷したユニットを、記載されているタイミング、電力、光学値と照らし合わせて、自社のベンチでテストしてください。もし何らかの不一致があれば記録し、生産承認前にサプライヤーと解決してください。
