品番：FT-10101
モジュールタイプ: 10.1インチHDMI TFTモジュール/10.1インチタッチディスプレイモジュール
モジュール構造: 10.1 インチ TFT LCD+ CTP+ PCB
解像度:1280x800ピクセル、WXGA
表示方向: すべて
TFTインターフェース：HDMI
タッチインターフェース：USB
輝度: 250 cd/m²
商品番号 :

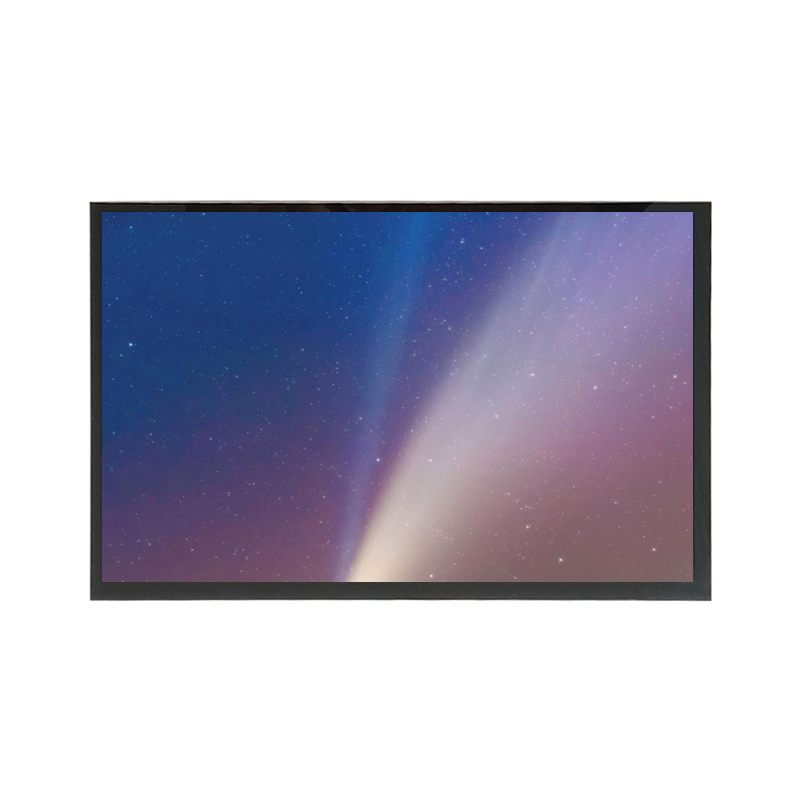

FT-1010110.1インチのタッチディスプレイモジュールです。 これには、10.1 インチ 1280x800 IPS TFT LCD、10.1 インチの静電容量式タッチスクリーン、および PCBA が含まれます。
10.1 インチ TFT LCD ディスプレイは、IPS テクノロジーを採用した 1280x800 解像度の画面を備えており、全視野角で読み取ることができます。 RoHS規格に準拠し、HDMIインターフェースを採用した10.1インチTFTディスプレイです。 付属の 10.1 インチ静電容量式タッチスクリーンは USB インターフェイスを使用します。この 10.1 インチ HDMI TFT モジュールは、PC コンピュータの Windows システムをサポートし、Linux/Android とも互換性があります。 それ は完全な互換性があり、Raspberry Pi ボード上のすべてのシステムにシームレスに適用できます。
製品図面:
製品仕様:
| いいえ。 | アイテム | 仕様 |
| 1 | 部品番号 | FT-10101 |
| 2 | モジュールサイズ | 10.1インチ |
| 3 | モジュール構造 | 10.1 インチ TFT LCD ディスプレイ + 10.1 インチ Toych + PCB |
| 4 | LCDディスプレイの種類 | 10.1 インチ IPS TFT LCD、ノーマリーブラック、透過型 |
| 5 | 見る方向 | 無料 |
| 6 | 視野角 | 85/85/85/85 (標準)(CR≧10) |
| 7 | 解像度 (ピクセル) | 1280(RGB)×800、WXGA、 |
| 8 | 表示モード | IPS、ノーマリーブラック、透過型 |
| 9 | TFT液晶AA | 216.96×135.6mm |
| 10 | CTP VA | 217.86×136.8mm |
| 11 | モジュール寸法 | 229.46×149.10×4.85mm |
| 12 | モジュールインターフェース | TFT LCD: HDMIインターフェース |
| 13 | モジュールインターフェース | CTPタッチ：USBインターフェース |
| 14 | システムサポート | Win 7/Win 8/Win 10 (プラグアンドプレイ) |
| 15 | システムサポート | アンドロイド/リナックス（設定する必要があります） |
| 16 | 電源 | USB1(400mA)+USB2(450mA) |
| 17 | 温度範囲 | 保存温度: -30 ～ 80 °C 動作温度: -20 ～ 70 °C |
| 18 | バックライトタイプ | LED白色 |
DC特性:
| DC特性のパラメータ | シンボル | 分。 | 典型的。 | 最大。 | ユニット |
| 電源電圧 | USB1 | - | 5.0 | - | V |
| バックライトの電力 | USB2 | - | 5.0 | - | V |
| 電源電流 | USB1 | - | 390 | - | mA |
| 電源電流 | USB2 | - | 430 | - | mA |
CTPタッチ特性:
| CTP特性の項目 | 仕様 | ユニット | 述べる |
| パネルの種類 | ガラスカバー+ガラスセンサー | - | - |
| 解決 | 1280x800 | ピクセル | - |
| 表面硬度 | 6H | - | - |
| 透明性 | ≥86% | - | - |
| インターフェースの種類 | USBインターフェース | - | - |
| サポートポイント | 10(最大) | - | - |
| サンプリングレート | 20～100 | Hz | - |
| 電源電圧 | 3.3 | V | - |
アプリケーション:
この10.1インチHDMI TFTモジュール は完全な互換性があり、Raspberry Pi ボード上のすべてのシステムにシームレスに適用できます。手帳や広告表示などにおすすめです。
