Customized Graphic 132x64 FSTN LCD Positive Transmissive COG Module ST7567 4SPI interface

Customized Graphic 132x64 FSTN LCD Positive Transmissive COG Module ST7567 4SPI interface

This is a monochrome LCD, graphic 13264 COG module featuring FSTN positive/transmissive mode with white backlight, delivering a classic black-on-white display effect. Its VA size is 54.60 × 28.35 mm, and module outline dimensions is 59.20 × 39.5 mm. It is built with ST7567 driver IC, supporting a high-speed SPI interface.

サイズ :
2.28"
部品番号 :
FG-1326405-FCWA-B-G-C
解決 :
132*64
視野角 :
6:00
インターフェース :
SPI
タッチスクリーン :
/
ドライバーIC :
ST7567
温度 :
-20℃-70℃
輝度 :
100 cd/㎡
モジュール外形(mm) :
59.20*39.50*5.10
AAサイズ(mm) :
52.12*25.26
液晶モード :
FSTN White-Black/Positive /Transmissive

今すぐお問い合わせください

カテゴリー

お手伝いしましょうか

ご都合のよい方法でご連絡いただけます。メールまたはお電話にて24時間365日対応しております。

新製品

製品詳細

132*64 Graphic LCD Display

Display Type	FSTN /Positive /Transmissive, COG module
Resolution	132*64
Model Size	59.2039.505.10mm
V.A Size	54.60*28.35mm
Dot Size	0.375*0.375mm
Dot Gap	0.02*0.02mm
View Direction	6:00
Backlight	White Backlight
Driver IC	ST7567
Interface	SPI

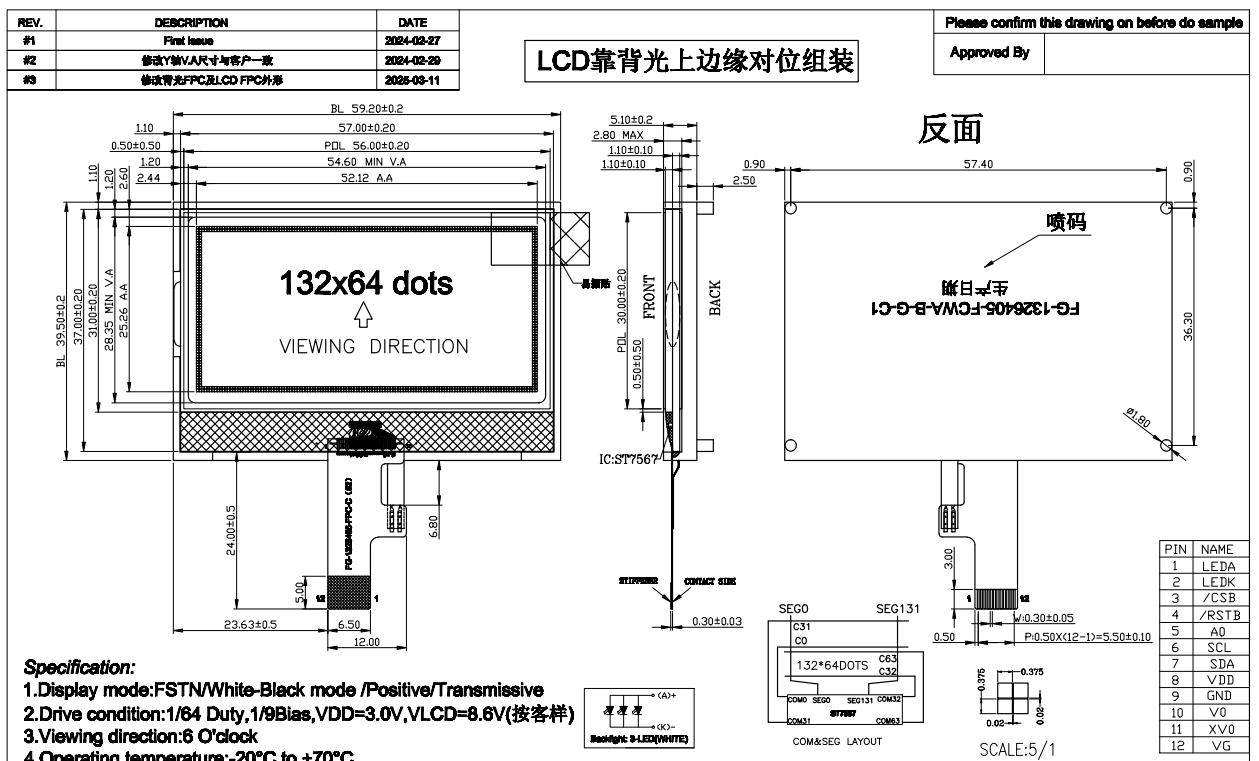

Drawing:

132*64 Graphic LCD Display

Features:

FSTN Positive Mode + White Backlight:

Utilizing FSTN positive transmissive mode display technology paired with a white backlight, it offers high-contrast, clear visuals with sharp, blur-free edges for text and icons.

ST7567 Driver IC:

Featuring the industry-proven ST7567 driver IC, it supports a wide range of functions, including display on/off, normal/reverse display, and setting the display starting line.
Its low-power analog circuit design, combined with a broad operating voltage range, significantly extends device battery life, making it ideal for portable instruments.

High-Speed SPI Interface:

Supporting a 4-wire SPI serial interface, it reduces the PIN number compared to parallel interfaces, substantially lowering PCB space usage.
The interface protocol is highly compatible, directly adaptable to mainstream microcontroller chips such as STM32, Arduino, and C8051.

COG Packaging Process:

This 13264 COG module is designed as COG structure, with the COG driver IC directly bonded onto the glass substrate, resulting in a thinner module thickness and offering more design possibilities for space-constrained devices.

Applications:

This custom 132*64 graphic LCD module, with its high-contrast black-on-white display, stable performance, and easy integration, is an optimal display solution for industrial control, medical equipment, portable instruments, and other applications.

Industrial Control: Automated production line control displays, inverter display terminals, and HMIs.
Medical Equipment: Portable monitors, blood glucose meters, and medical testing instruments.
Portable Instruments: Data loggers, multimeters, and environmental monitors for outdoor protable use.
Consumer Electronics: Smart home control panels, small POS machines, and electronic scales feature a simple display interface that enhances user operation experience.

Get Your Exclusive Solution Now

Are you searching for a 13264 monochrome LCD module that offers "high stability, easy integration, and clear display"?

Please contact us with your device type, installation space, and functional requirements. We will provide you with detailed specifications and customized technical support to facilitate rapid product realization!
