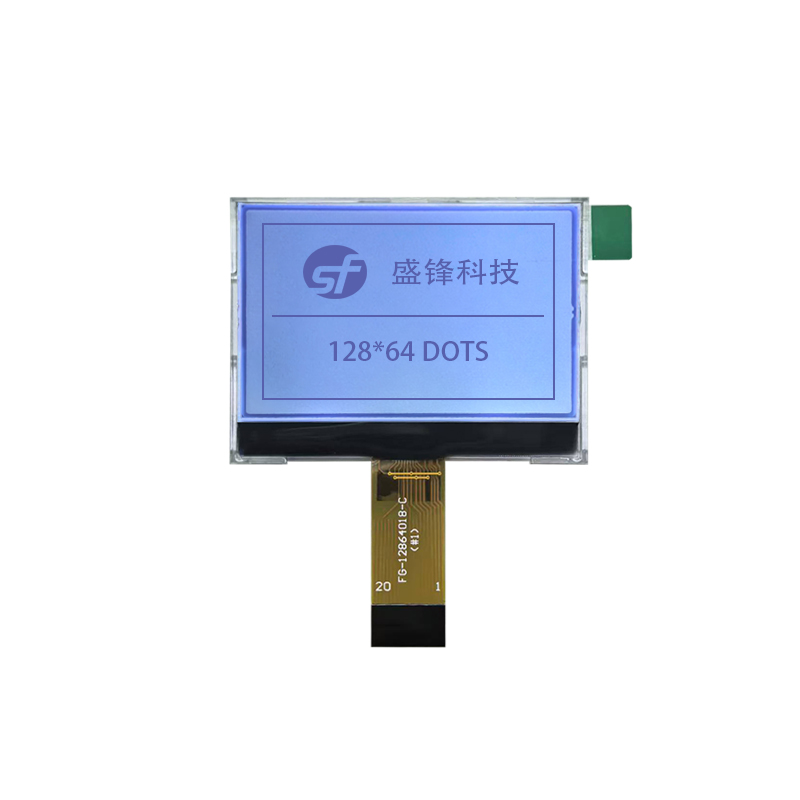

グラフィック128x64 LCDモジュール FSTN ポジティブCOGモジュール ST7565ドライバ SPI/パラレルインターフェース

これはコンパクト 128×64 グラフィック LCD モジュールは、アクティブエリア（VAサイズ）が40.93×24.93mm、外形寸法が48.20×32.20×2.10mmです。 12864 COGモジュール ST7565ドライバICを搭載し、20ピンFPCインターフェースを備えています。SPI/パラレルデュアルインターフェースのチップ選択をサポートし、柔軟で便利な統合を実現します。さらに、独自のバックライト構造を採用し、全周に渡る保持壁がLCDを緩むことなくしっかりと固定し、バックライト上の4つの位置決めピラーによりメインボードへの埋め込み実装を容易にします。バックライト全体の厚さは4.45mmで、優れた構造安定性と効率的な放熱性を備え、長期にわたる信頼性の高い動作を実現します。過酷な環境での長期使用が求められる産業用アプリケーションに最適です。

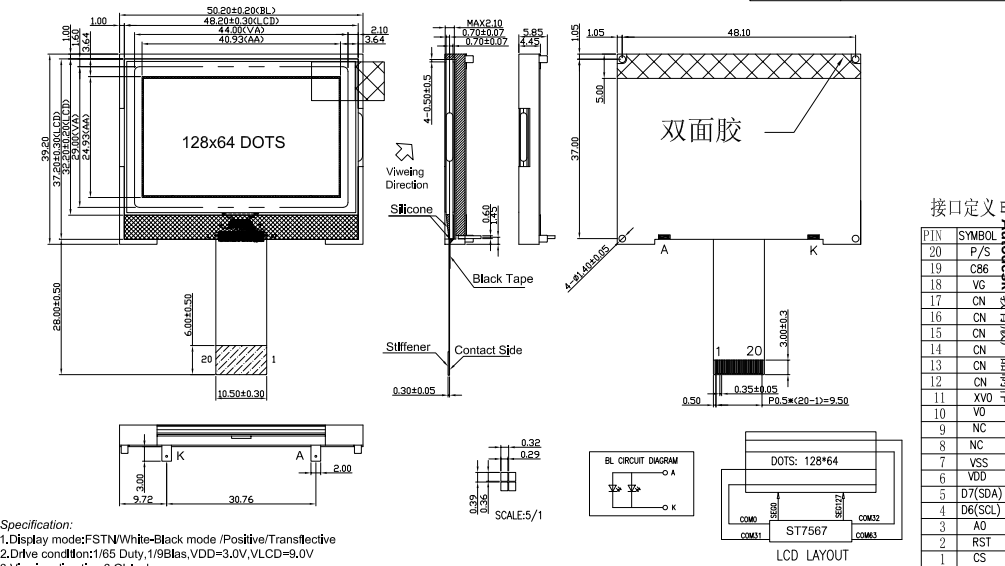

描画：

特徴:

• クラシック解像度:その 128×64解像度は、モノクロ ドット マトリックス モジュールの中で最も汎用性の高いモジュールの 1 つであり、テキストとアイコンの鮮明な表示をサポートし、さまざまな産業用視覚化ニーズを満たします。
• コンパクトサイズ: 40.93×24.93mmのアクティブエリアと48.20×32.20×2.10mmのスリムなプロファイルを備えた 12864モジュール 設置スペースが限られている産業用デバイスにシームレスに適合します。
• バックライト構造: 周囲の擁壁（LCD固定用）と4本の位置決め柱（埋め込み取り付け用）により構造の安定性が確保され、厚さ4.45mmのバックライトにより放熱が最適化され、信頼性と性能のバランスが保たれます。
• デュアルインターフェースの柔軟性: 20PIN FPC設計によるSPI/パラレルデュアルインターフェースチップ選択をサポートし、さまざまな産業用マスター制御スキームに自由に適応できるため、統合が簡素化され、適応コストが削減されます。.

応用：

産業用途の核となる要求である「長時間動作と複雑な環境」に合わせて設計されたこの 12864モジュール 材料選定と構造設計を全面的に見直しました。堅牢な組み立てと効率的な放熱性により、過酷な環境下や長時間稼働でも安定した性能を発揮し、以下の用途に最適です。

• 産業オートメーション:PLC制御盤、インバータ操作画面、自動化生産ライン端末。
• 計装: ポータブル検出器、データロガー、マルチメーターディスプレイ。

12864グラフィックLCDモジュールの詳細、またはカスタマイズのご要望については、お気軽にお問い合わせください。お客様のご要望に合わせた高品質なディスプレイソリューションを共に作り上げてまいります。
