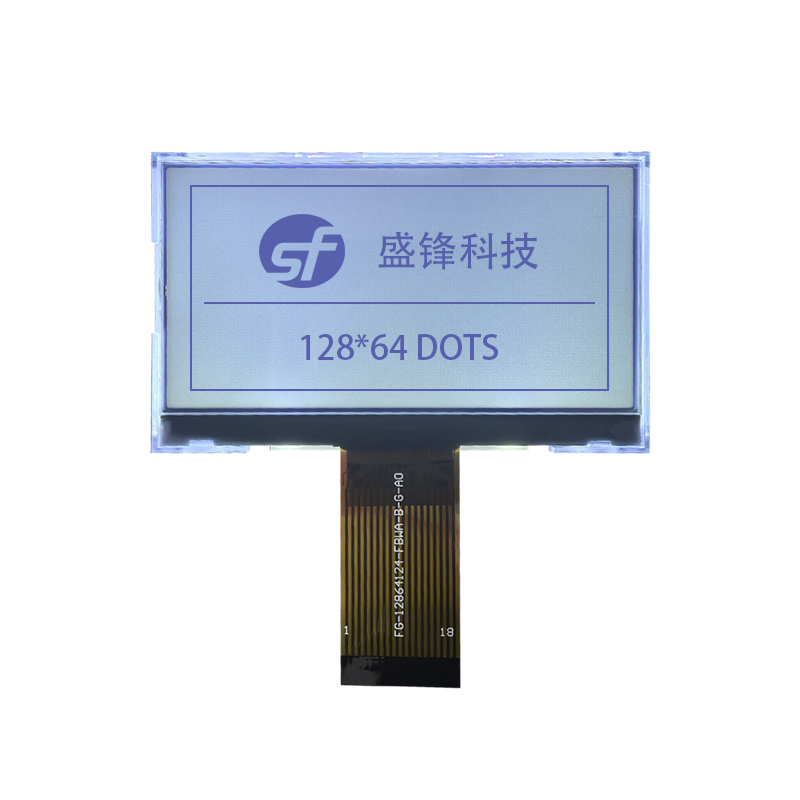

グラフィック 128x64 FSTN LCD ポジティブ半透過型 COG モジュール AIP31565 4SPI インターフェース

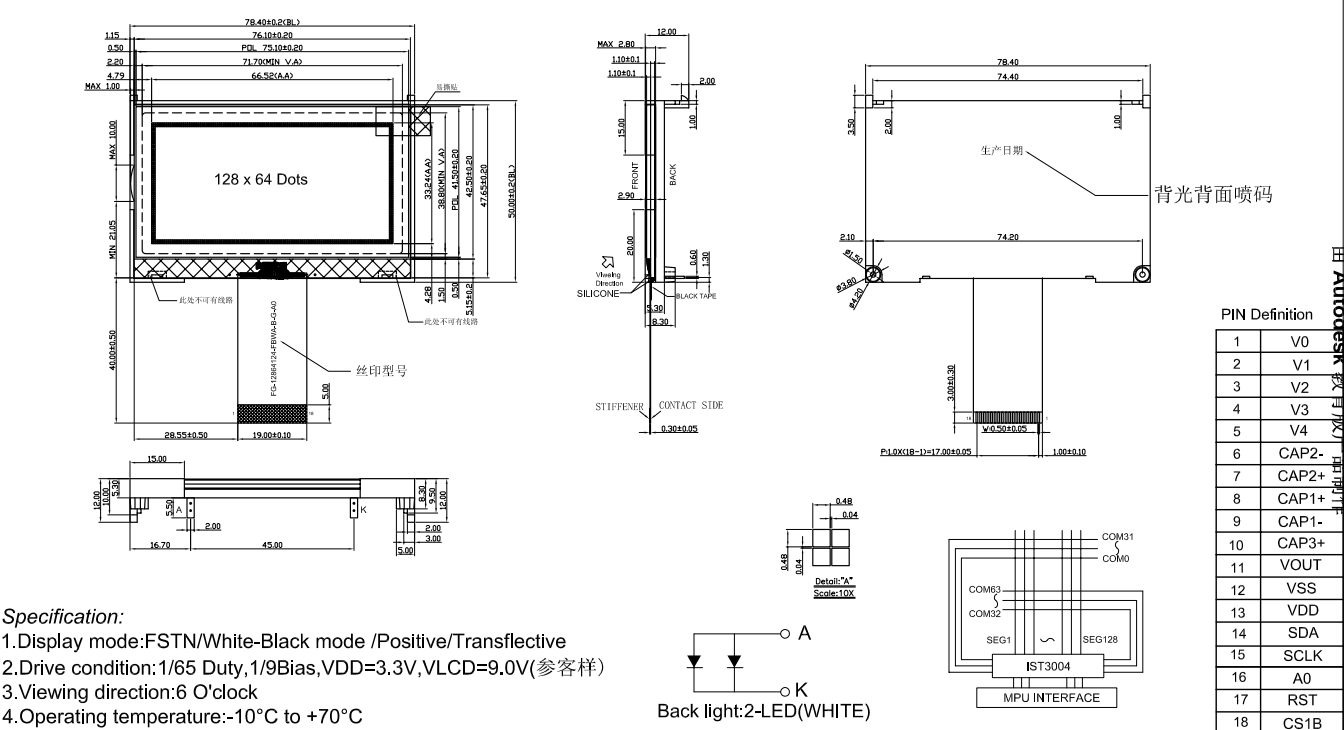

描画：

特徴:

1. クラシック解像度 + 広い表示領域: 強力な情報伝達能力

• モノクロ ドット マトリックス モジュールの標準的な 128 x 64 ドット マトリックス解像度は、文字、アイコン、グラフィックなどの多様な表示ニーズを満たします。
• 71.70×38.80mmの大型VAサイズにより、情報密度が高まり、読みやすさが向上します。

2. クラシックFSTNポジティブモード：白い背景に黒い文字、どんな状況でもクリア

• FSTN ポジティブ モードは、白いバックライトと組み合わせることで、クラシックな白い背景に黒いテキスト表示効果をもたらし、高いコントラストを実現します。
• 半透過モードにより、このモジュールは明るい環境では周囲光を利用し、暗い場所ではバックライトを補助することで、屋内と屋外の混合使用（屋外計器、屋内コントロールパネルなど）に完全に適応します。

3. 4SPIインターフェース + AIP31565ドライブ:低コストで効率的な統合

• 駆動IC AIP31565 サポート 4SPIインターフェース接続数が少なく、PCB占有スペースも小さくなります。インターフェースプロトコルは高い互換性があり、主流のマスター制御ソリューションに適合し、容易に統合できます。

4. 超薄型バックライト + 正確な位置決め: 省スペースで組み立て簡単

• バックライトの厚さはわずか 2.5mm、モジュール全体の厚さはわずか 5.3mm で、スペースが限られたデバイス設計に適しています。
• バックライトの背面には、メインボードとの正確な位置決めのために 2 本の長い脚の位置決めポストと 2 つのクリップが設計されており、組み立てプロセスが簡素化され、生産効率が向上し、緩みのリスクが回避されます。

カスタマイズサービス:

さまざまな業界やデバイスの個別のニーズを満たすために、Shengfeng は次の包括的なカスタマイズ ソリューションを提供できます。

√ 表示パターン: セグメント、文字、グラフィック タイプのカスタム デザインをサポートします。

√サイズと構造: 顧客の特​​定のプロジェクト要件に合わせてモジュール サイズを設計します。

√ バックライト: さまざまな照明環境に合わせてバックライトの色 (Y/G、青、白など) と明るさを柔軟に調整できます。

√ インターフェース: I²C、SPI、パラレル インターフェイスをサポートし、さまざまなマスター制御チップと互換性があります。

√ 環境適応性: 高温/低温、防塵、防水などの特殊なシナリオに合わせてモジュールのパフォーマンスを最適化します。

128x64 ドット マトリックス スクリーンの詳細な仕様、サンプル テスト、またはカスタマイズされたソリューションのご相談については、すぐにお問い合わせください。
