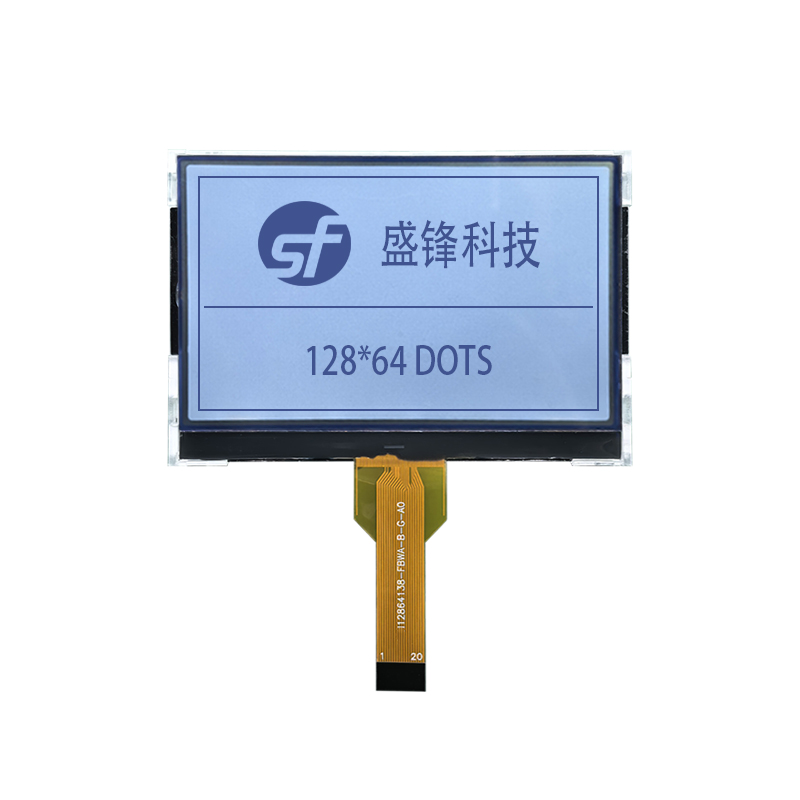

グラフィック 128*64 ドットマトリックス、FSTN LCD、COG モジュール

この 128*64 グラフィック LCD ディスプレイは、COG+FPC+バックライト モジュール構造を採用しています。 ITOガラスは0.7/0.7mmで、COG LCDパネルの厚さは2.10mm(最大)です。これは、白色バックライトと組み合わせた FSTN ポジティブ モードです。特にバックライト構造はユニークで、液晶パネルをバックライトフレーム内にしっかりと埋め込む四隅の擁壁により、液晶とバックライトの位置ずれがなく安定した組み合わせを実現します。さらに、顧客のマザーボードへのモジュールの便利かつ正確な組み立てを容易にするために、バックライトの底部に 2 つの位置決めピラーが設計されています。

描画：

製品の特徴:

この 128*64 ドットマトリックス LCD ディスプレイは、FSTN LCD テクノロジーと特別に設計された白色バックライト構造を組み合わせたもので、以下の機能を備えています。

• FSTN/ポジティブモード: この 128*64 グラフィック LCD モジュールは、白色バックライトと組み合わせることで、黒地に白の文字の高コントラストで読みやすい表示効果を実現します。

• バックライトの設計:

--4コーナー擁壁設計：この設計は、LCDパネルとバックライトの間の構造強度を強化するだけでなく、それらの間の正確な位置合わせを保証し、振動や外力によって引き起こされる位置ずれの問題を防ぎます。擁壁はバックライトの光学性能の最適化にも貢献し、表示効果の均一性とコントラストを向上させます。

--2 つの位置決め柱: バックライトの下部にあるこれら 2 つの位置決め柱は、128*64 COG モジュールとお客様のマザーボード間のアセンブリ用に特別に設計されています。組み立てプロセスを簡素化するだけでなく、マザーボード上でのモジュールの正確な位置決めと安定した取り付けも保証します。

--高い信頼性:特別な擁壁と位置決め柱の設計により、ディスプレイモジュールの全体的な安定性と耐久性が向上します。

アプリケーション:

128*64 ドットマトリックス ディスプレイは、最も人気のあるモノクロ ドットマトリックス ディスプレイ ソリューションの 1 つです。この128*64ドットマトリクスディスプレイは、高いコストパフォーマンスと独自のデザインにより、電子計装、産業用制御、医療機器などの分野におけるさまざまな高性能、高信頼性のディスプレイソリューションに適しています。
