2.46インチTFT LCDディスプレイ WQVGA 272×480 IPS TFT LCD SPI/MCUインターフェース 500cd/m2

モデル番号FT-024118は、2.46インチTFT LCDディスプレイモジュールです。解像度は272(RGB)×480(WQVGA)、縦向き表示時はアスペクト比9:16です。アクティブエリアは30.19mm×53.28mm、モジュールの外形寸法は34.28mm×64.46mm×2.02mmです。IPSパネル技術を採用し、優れた色再現性と全視野角性能を実現しています。表面輝度は500cd/m²で、非常に鮮明な表示を実現します。この2.46インチTFT LCDモジュールは、ドライバIC ST7365Pを搭載し、MCU 8ビット/SPIマルチインターフェースオプションをサポートし、24ピンFPCコネクタを備えています。

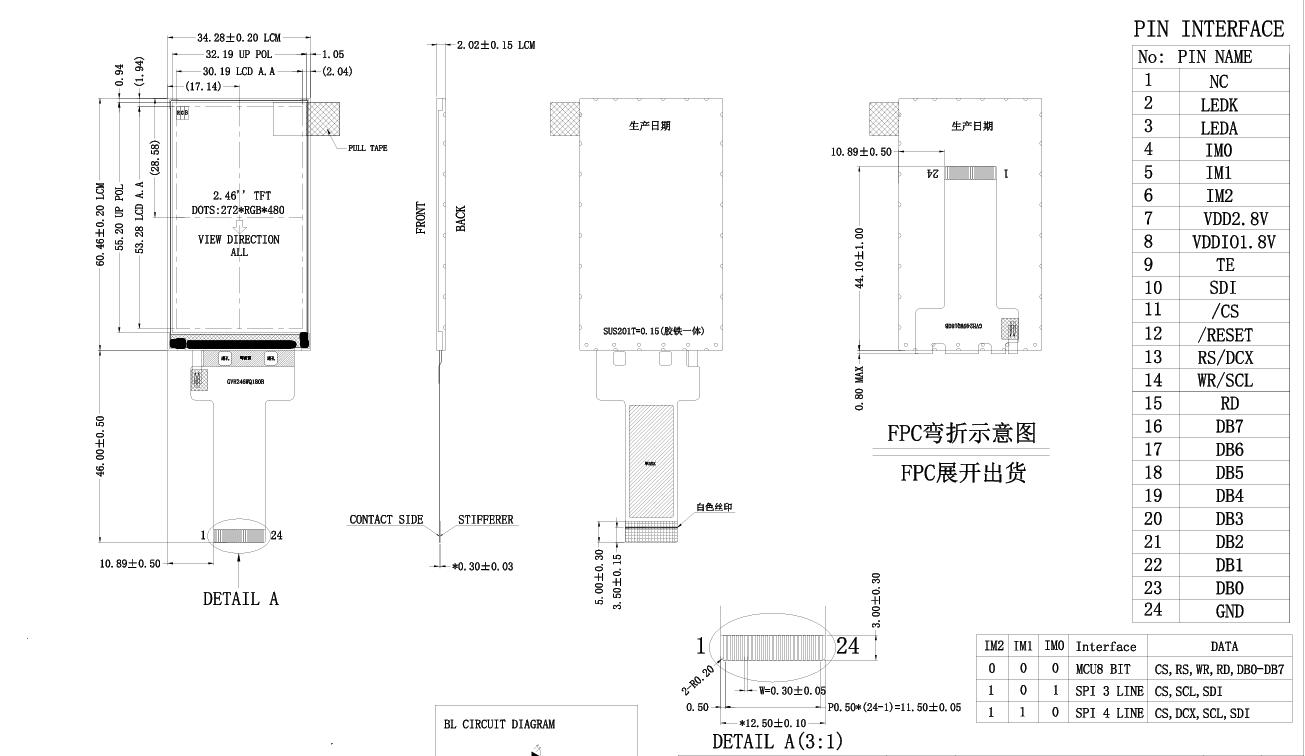

製品図面：

製品仕様:

製品の特徴:

高解像度の縦型ディスプレイ

✅272×480 の高解像度: シャープな画像と鮮明なテキストを提供し、スマート デバイスの厳しい表示精度の要求を満たします。

✅9:16 ポートレートアスペクト比: ハンドヘルドデバイス、ウェアラブル、産業用端末などの垂直インタラクションシナリオに最適で、切り取りや適応のコストを最小限に抑えます。

IPSフル視野角

✅広視野角テクノロジー: どの方向から見ても色の変化や明るさの低下がなく、170°の視野角を実現。共同作業、公共のディスプレイなどの設定で使いやすさが向上します。

✅高い色精度: IPS パネルは正確な色再現を保証し、医療、小売、ナビゲーションなど、厳しい表示基準が求められる業界に適しています。

高輝度バックライト

✅500 cd/m²の明るさ: 直射日光下でも画面の内容が判読可能になり、屋外環境での「黒い画面」の問題が解消されます。

✅一体型金属プラスチックフレームバックライト: 高温耐性と耐衝撃性を備えた安定した構造を誇り、自動車、産業、その他の過酷な環境の厳しい要件を満たします。

柔軟なインターフェースオプション

✅デュアル インターフェイス サポート: MCU 8 ビット/SPI 3 線式/4 線式モード間をシームレスに切り替え、主流のホスト コントローラーとの互換性を確保し、開発の複雑さを軽減します。

✅24 ピン FPC フレキシブル接続: 軽量で曲げられるケーブルは内部スペースを節約し、コンパクトな製品設計に簡単に適応します。

柔軟なカスタマイズソリューション

標準モデル番号FT-024118の仕様に基づいて、 2.46インチIPS TFTモジュール弊社では、多様なお客様のご要望にお応えするカスタマイズされたソリューションを提供しています。

✅明るさのカスタマイズ

調整可能なバックライトの明るさ: さまざまな照明条件に適応するために 200～1,200 cd/m² の範囲をサポートします。

明るい環境 (例: 自動車ナビゲーション): 直射日光下でも画面の鮮明さを確保します。

低照度環境 (例: 医療機器): 薄暗い環境での読みやすさを最適化します。

✅ FPC 柔軟なカスタマイズ

ケーブル調整: 顧客の PCB 設計に合わせて、24 ピン FPC の長さ、位置、ピン レイアウトを変更します。

EMC 最適化: 複雑な電子システムで安定したパフォーマンスを実現するために、電磁両立性 (EMC) を強化します。

✅ タッチスクリーン統合

静電容量式タッチスクリーン: 高感度、マルチタッチをサポートします。

抵抗型タッチスクリーン: 手袋/濡れた手でも操作可能。

用途: 産業用制御盤、屋外端末。

✅カバーガラスのカスタマイズ

コーティングオプション: AR(反射防止)/AG(アンチグレア) AF(指紋防止)

用途:

モデル番号 FT-024118、 2.46インチIPS TFT LCDモジュール272×480 の解像度、IPS フルビュー ディスプレイ、500 cd/m² の明るさ、デュアル MCU/SPI インターフェイスを備えたこの製品は、次のような用途に最適です。

POS端末、医療用ハンドヘルド端末などのハンドヘルドデバイス

車載ナビゲーション、ヘッドアップディスプレイ（HUD）などの自動車用電子機器

産業用ヒューマンマシンインターフェース（HMI）計器パネル

消費者向けスマートウェアラブル

スマートホームコントローラー
