3.5インチ IPS TFT LCD 320*480 HVGA 700cd/m² 太陽光で読み取り可能 SPIインターフェース対応 CTPタッチスクリーン

3.5 inch TFT LCD with 320×480

3.5インチ IPS TFT LCD 320*480 HVGA 700cd/m² 太陽光で読み取り可能 SPIインターフェース対応 CTPタッチスクリーン

  • サイズ :

    3.5"
  • 部品番号 :

    FT-03564-B-N-A
  • 解決 :

    320*480
  • 視野角 :

    Free
  • インターフェース :

    SPI
  • タッチスクリーン :

    /
  • ドライバーIC :

    ST7796U
  • 温度 :

    -10℃-60℃
  • 輝度 :

    700 cd/㎡
  • モジュール外形(mm) :

    54.50*83.00*2.10
  • AAサイズ(mm) :

    48.96*73.44

モデル番号FT-03564-BNAは、 3.5インチTFT LCDモジュール 解像度は 320(RGB)×480(HVGA) 縦向きモードではアスペクト比2:3(W:H)です。ピクセルはRGBの縦縞状に配置され、 262K色(6ビット)有効表示領域のサイズは48.96 × 73.44 mm(幅×高さ)、ディスプレイモジュールの外形寸法は54.50 × 83.0 × 2.1 mm(幅×高さ×奥行き)です。表面輝度は 700 cd/m²、その 3.5インチTFT LCDディスプレイ 日光下でも優れた読みやすさを確保します。

その 3.5インチIPS TFT LCDモジュールST7796U ドライバICを搭載し、4線式SPIインターフェースをサポートします。カスタムFPCには2つの 静電容量式タッチパネル インターフェース: 左側にスタンドアロン 6 ピン I2C インターフェースが 1 つ、LCD インターフェースの下部に統合されたもう 1 つの 20 ピン FPC があります。

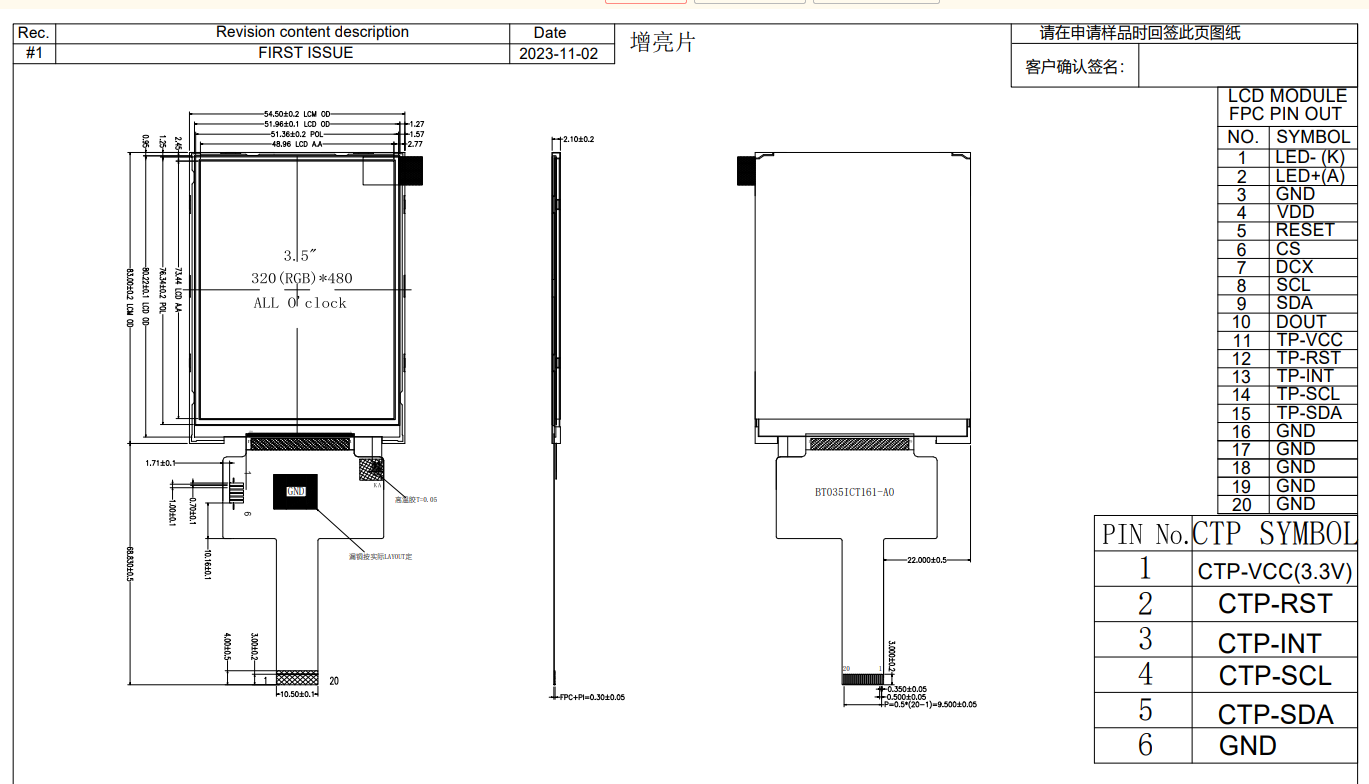

製品図面:

3.5 inch TFT LCD with 320×480



製品仕様:


いいえ。アイテムTFT LCD仕様
1部品番号FT-03564-BNA
2液晶サイズ3.5インチTFT LCDディスプレイ/3.5インチIPS TFT LCDモジュール
3 解像度(ピクセル)320(RGB) × 480、HVGA
4表示モードIPS、通常黒、透過型
5LCDアクティブエリア48.96 × 73.44mm
6モジュール寸法(CTP付き)54.50 × 83.0 × 2.10mm
7視線方向全て
8視野角80/80/80/80(U/D/L/R)(CR10)
9対比700:1(標準)
10輝度700 cd/㎡
11バックライト10チップLEDホワイト、
12表面処理アンチグレア
13温度範囲保管温度: -20 ~ 70 °C 動作温度: -10 ~ 60 °C
14タッチスクリーンCTPタッチなし



特徴:

ポートレートデザイン: 3.5インチTFT液晶 320×480 の解像度と 2:3 (W:H) のアスペクト比を備え、縦型表示アプリケーションに最適です。

IPS広視野角: 80/80/80/80 の視野角により、どの角度から見ても一貫したパフォーマンスが得られます。

日光下でも判読可能なディスプレイ: 700 cd/m²の高輝度により、屋外環境でも鮮明な視認性を確保します。

✅ 産業グレードのドライバー ソリューション: 4 線式 SPI をサポートする ST7796U ドライバー IC により、回路設計が簡素化され、開発コストが削減されます。

コンパクトな構造: モジュールの厚さはわずか 2.1mm で、スペースが限られたデバイス向けに最適化されています。

低消費電力、高効率: RGB の垂直ピクセル配置と 6 ビットの色深度により、画質とエネルギー消費のバランスが取れます。

デュアル静電容量タッチインターフェース: 柔軟なタッチ統合オプションを実現する 2 つのタッチ パネル インターフェイス (左側の独立した 6 ピンと下部の統合された 20 ピン)。



カスタマイズサービス

プロの LCD メーカーとして、当社は以下を提供しています。

✅ FPCの長さ/曲げ方向のカスタマイズ

✅ バックライトの明るさ調整(200~1000 cd/m²、オプション)

✅ タッチパネル統合(G+G/G+F構造をサポート)

✅ インターフェースプロトコル拡張(MCU/RGB/LVDSなど)



用途:

モデル番号FT-035064は、 3.5インチ 320×480 TFT液晶 モジュールを縦向き(アスペクト比2:3)にすると、262K色のディスプレイと 700 cd/m²の明るさ IPS広視野角技術を採用。以下の用途における中小規模のディスプレイニーズに最適なソリューションです。

  • 産業用制御:HMIインターフェース、計器パネル
  • スマートウェアラブル:スマートバンド、健康モニタリングデバイス
  • 医療用電子機器:ポータブル診断端末、ベッドサイドモニター
  • 屋外機器: 車載ナビゲーション、POS端末、ハンドヘルドデバイス.
